Описание

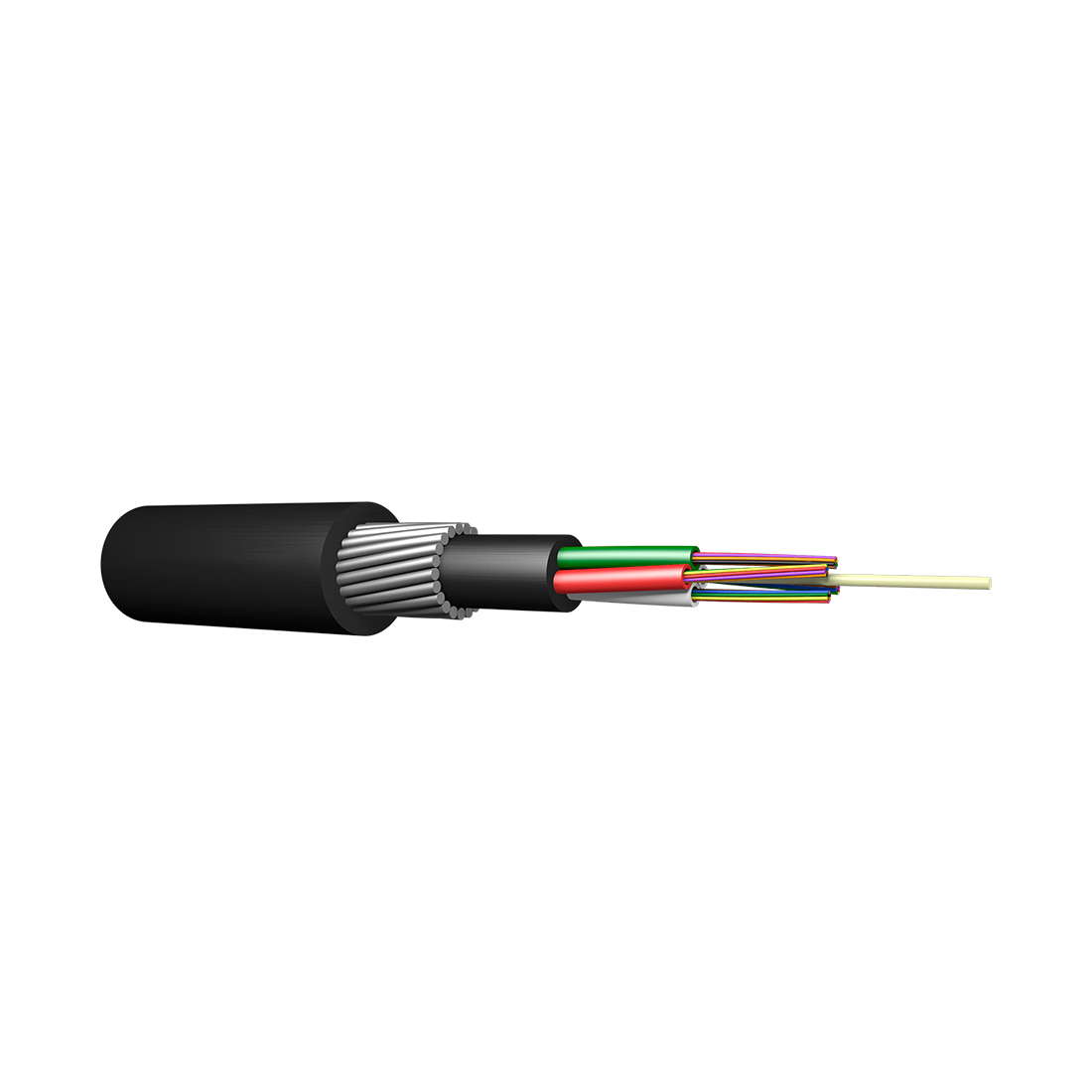

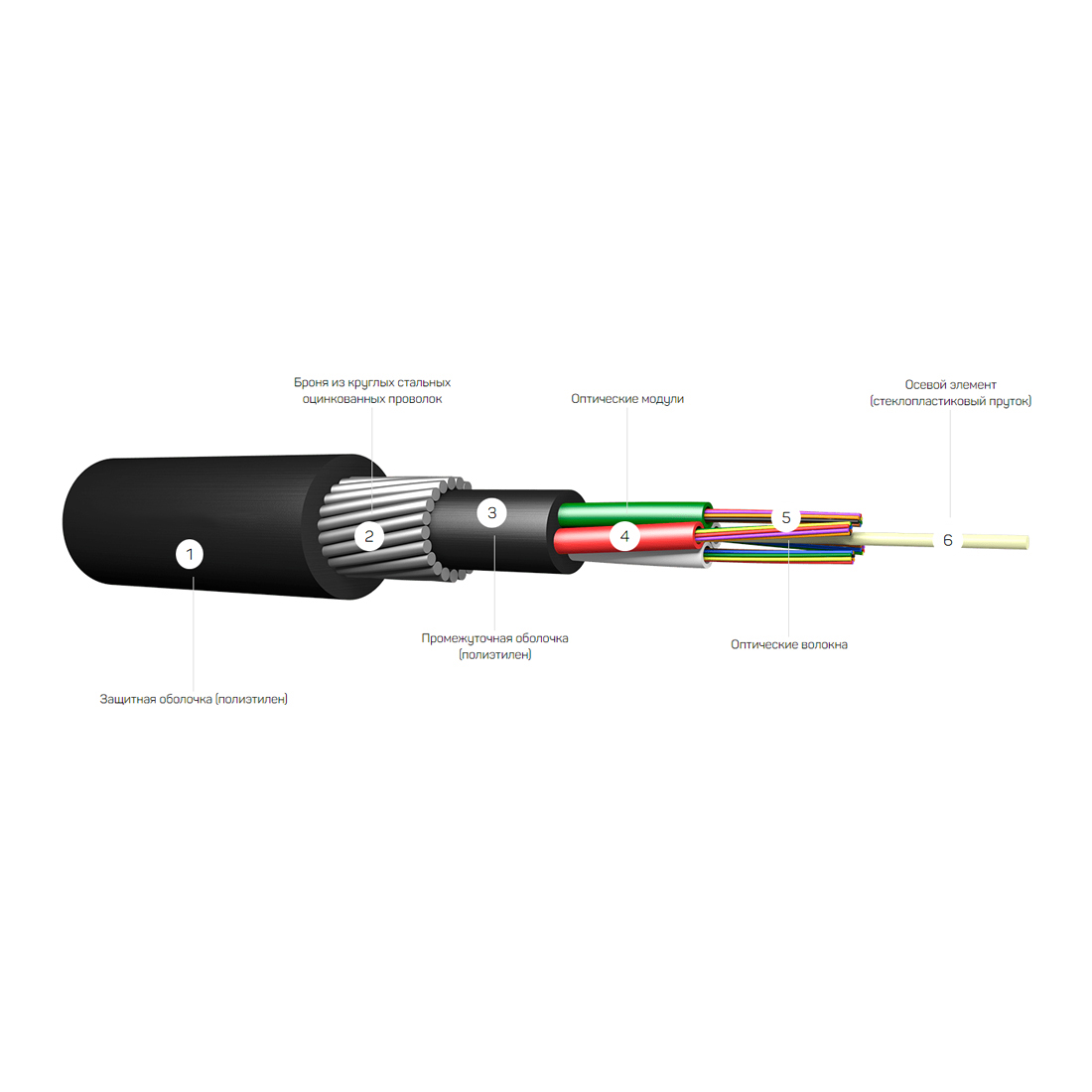

Кабель оптоволоконный ИКБ-М4П-А16-8,0 кН Назначение: Оптический кабель типа ИКБ-М…, изготавливаемый по ТУ 3587-005-66254127-2014 ,применяется для прокладки в грунтах, в том числе подверженных мерзлотным деформациям, в кабельной канализации, по мостам и эстакадам. Описание конструкции: Сердечник — центральная трубка. Оболочка ОМ из термопластичного материала. Гидроизоляция ОМ — внутримодульный заполнитель. Бронепокров — повив стальных оцинкованных проволок. Гидроизоляция бронепокрова — гидрофобный заполнитель. Наружная полимерная оболочка. Параметры кабеля: Температурный диапазон хранения и перевозки — от минус 40 до +50 °С. Температурный диапазон монтажа — от минус 20 до +50 °С.Температурный диапазон эксплуатации — от минус 40 до +50 °С.Минимальный радиус изгиба — 20 диаметров кабеля при минус 10 °С.Динамическое растягивающее усилие — 8 кН.Статическое растягивающее усилие — 8 кН.Раздавливающее усилие — 0,4 кН/см.Удар — 10 Дж.Протекание воды — Нет.Вес 1 километра кабеля — 197 кг .Строительная длина — 6 км .Наружный диаметр/габариты — 6,6 мм.Стандарт оптического волокна — G.652D.Предельное значение коэффициента затухания ОВ в кабеле на длине волны излучения 1550 нм / 1310 нм — 0.22/0.36.По требованию заказчика возможны опции: 1. Замена гидрофобного заполнителя на сухой водоблокирующий материал. 2. Выбор материала оболочки не распространяющего горения (безгалогенный негорючий компаунд или самозатухающий ПЭ). 3. Изменение стандартного цвета модулей и волокон.
