Description

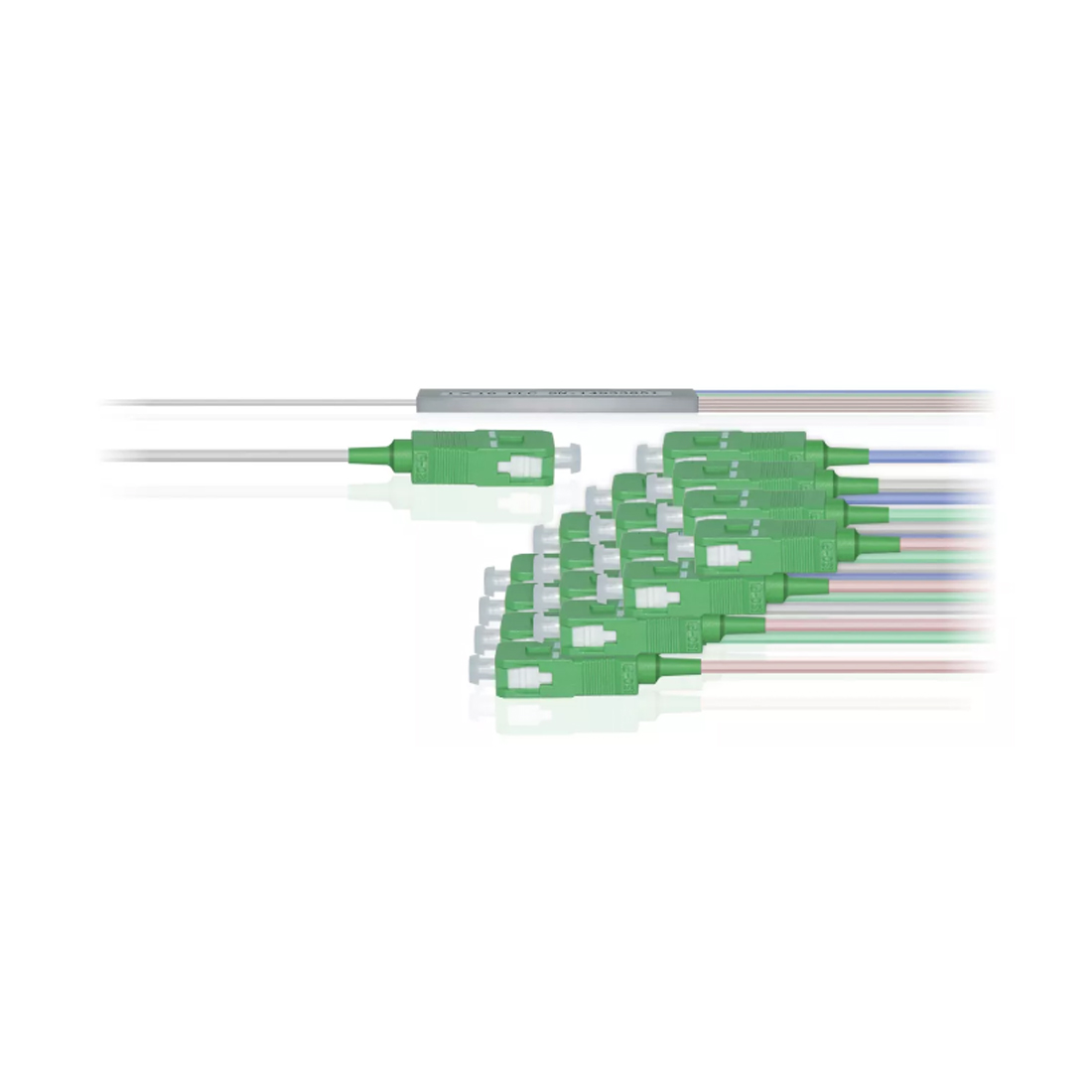

Делитель оптический планарный PLC-M-1×32 бескорпусныйПланарные делители выполняются методами интегральной оптики. На кремниевой подложке химически осаждаются поочередно слои с материалами сердцевины и оболочки, после чего через маску вытравливается планарный волновод необходимой конфигурации, который также покрывается материалом отражающей оболочки. Так формируется планарный волновод с разветвлением (как правило, равномерным) оптической мощности 1:32. Устройства с большим количеством выходных портов формируются последовательным каскадированием делителей 1:32. В результате образуется практически оптическая микросхема, к которой присоединяются входные и выходные волокна.В таких конструкциях легче добиться точности деления мощности, а их спектральные характеристики практически не изменяются в широком диапазоне 1260÷1680 нм. Однако из-за круговой несимметричности канала PLC достаточно чувствительны к поляризации излучения, а отражения в местах соединения планарных и волоконных световодов могут быть выше, чем в сварных конструкциях.. Характеристики:

• Разъемы -SC/APC.,
• Тип делителя -1*32.,
• Тип волокна -Corning SMF-28e.,
• Рабочий диапазон, нм-1260-1650.,
• Вносимые потери дБ-≥ 4,1.,
• Воспроизводимость дБ-≥ 4,6.,
• Направленность дБ-≥ 55.,
• Потери при обратных отражениях, дБ-≥ 55.,
• Количество выходов-32.,
• Количество входов-1.,

Применение:

• оперативный мониторинг.,
• телекоммуникации.,
• дополнительное оборудование для сотовых сетей.,
• компактность.,
• волоконно-оптический усилитель.

Особенности:

• низкие вносимые потери.,
• низкие поляризационно-зависимые потери (PDL – Polarization Dependent Losses).,
• компактные размеры.,
• качественное и униформатное соединение каналов.,
• высокая надёжность и стабильность.,
• отличное решение для распределительных боксов. ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

При погрузке и транспортировке следует полностью исключить возможностьмеханических повреждений и самопроизвольных перемещений изделий.,положение упаковки должно соответствовать предупредительнымобозначениям. Хранение изделия допускается в любом чистом, сухомпомещении при условии предотвращения контактов с агрессивной средой ипопадания прямого солнечного света, температуре воздуха от -40°С до+70°С и влажности воздуха до 95% без конденсата. Изделие должнохраниться в заводской или аналогичной упаковке.
